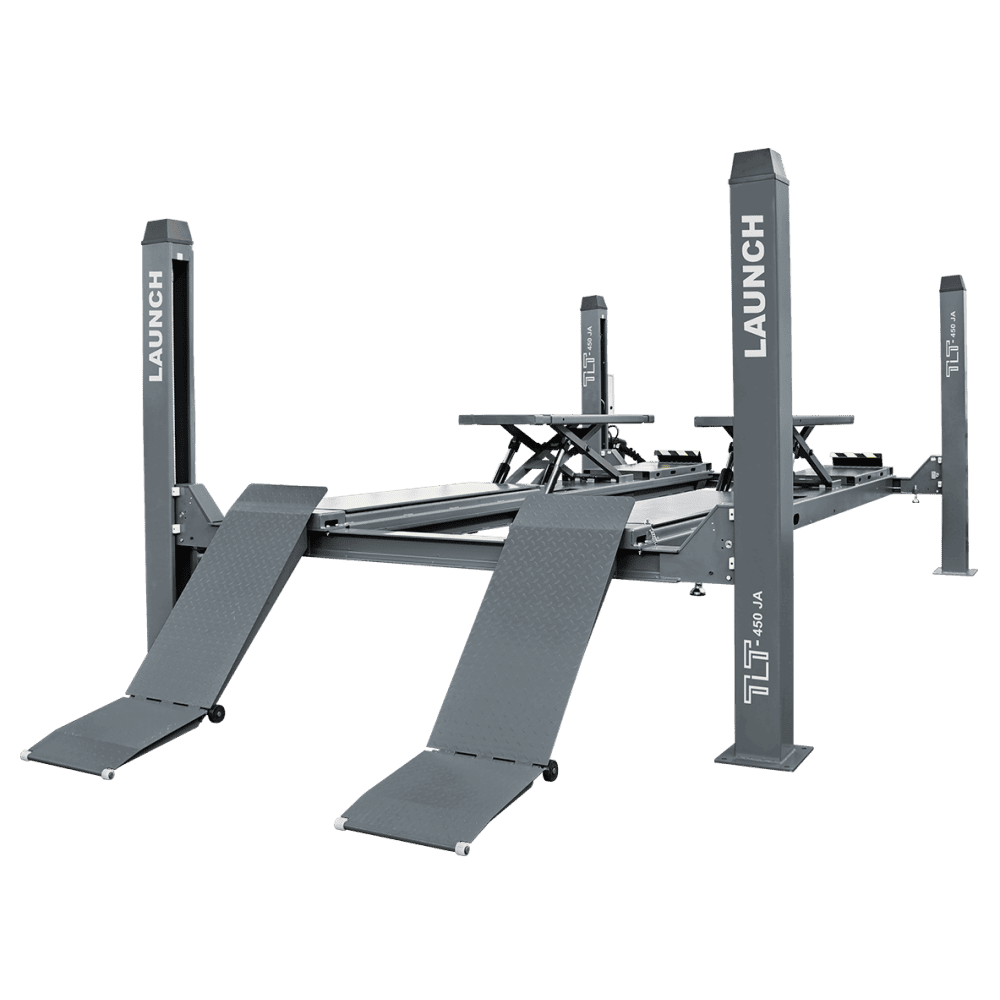

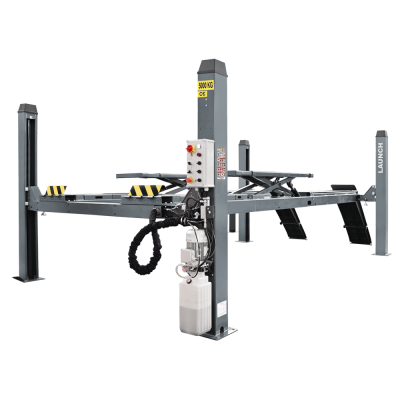

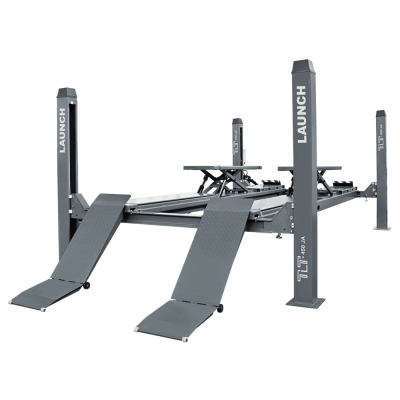

Le TLT-450 JA est un pont élévateur 5 tonnes à 4 colonnes de la gamme Premium de LAUNCH. Avec des auxiliaires latéraux extensible et des plateaux coulissants il est prêt pour l’alignement des roues. (Il peut aussi recevoir une travers de levage en option). Les plateaux pivotants ne sont pas inclus dans la livraison mais peuvent être achetés séparément. Équipé d’un nouvel éclairage LED, d’une commande basse tension 24V et d’un processus de synchronisation optimisé, ainsi que d’un nivellement précis pour l’alignement, il offre une gamme de services large et complète pour votre atelier. Avec une capacité de levage de 5 tonnes et une capacité de levage de 3,5 tonnes pour les auxiliaires latéraux, il peut soulever presque tous les véhicules.
Capacité de charge
5000 kg
Hauteur totale
2 170 mm
Largeur totale
3 478 mm
Hauteur de levage maxi
260 mm – 1 896 mm
Auxiliaire de levage
460 mm
L x l de piste
5 190 x 550 mm
Poids total du pont
1 520 kg
Distance piste
840 mm
Épaisseur du béton
≥ 150 mm
Quantité d’huile
18 l
Alimentation en air
4 bars – 6 bars
Longueur totale
6 778 mm
Tension
380V
Puissance d’entraînement
3,0 kW
Temps de montée/descente
≤ 50 / ≤ 60s
Caractéristiques
- Lumière LED
- Commande basse tension 24V
- Bon processus de synchronisation et nivellement précis pour l’alignement
- La position du plateau tournant peut être ajustée pour différents types de véhicules

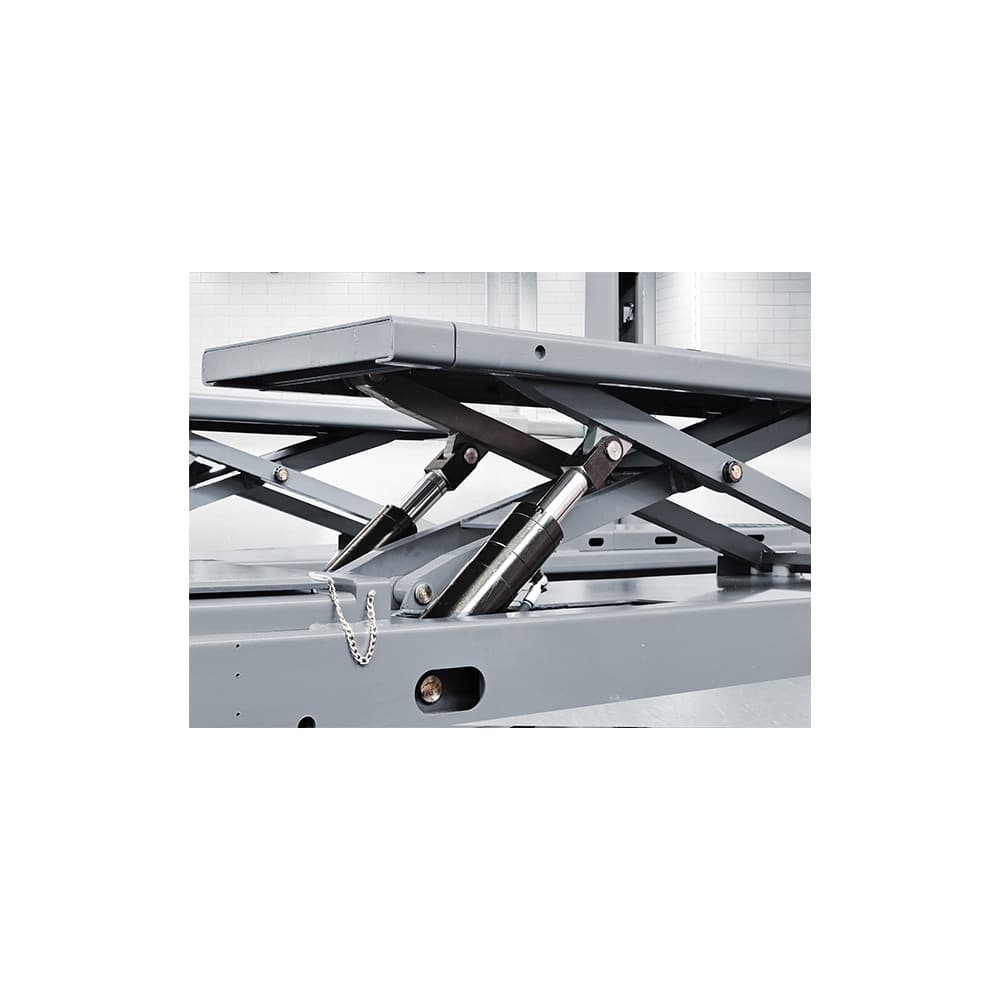

- Cric sans roue à verrouillage mécanique : denture double face, déverrouillage pneumatique
- Auxiliaire de levage roulant en option
Exigence de construction
- Épaisseur de béton de 200 mm ou plus
- Un raccord d’air comprimé avec un raccord rapide 1/4 pouce doit être disponible (sur la colonne avant gauche)
- Le raccordement électrique doit être effectué par un électricien qualifié (3 PH / 380 V)
- L’élévateur doit être sur place lorsque les techniciens arrivent sur le lieu de montage ou à l’atelier
- L’aide au déchargement du camion et à la mise en place des colonnes doit être garantie
